基本参数/PARAMETER
| 脉冲/定位 | 15/30、20/20 |
| 全回转角度 |
360度 |
| 输出信号 | A B两向增量式 |
| 底座 | 4.5mm薄型底座 |
| 引脚 | 5个引脚和6个支架脚 |
| 开关行程 | 0.5mm行程按压开关 |

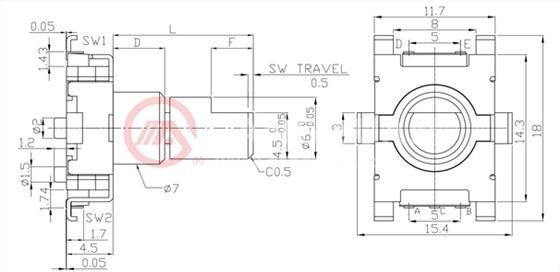

外形图/Specifications
注意事项/Precautions
编码器使用注意事项：
1、 编码器信号的计算方法应将操作的速度，信号的取样时间及电子回路中的微电脑软体等考虑进去
2、 在设计是要考虑到杂讯，建议使用R/C滤泼电路
3、 产品勿碰水，可能会导致输出波型异常
4、 在设计PCB板之间连接线路时，建议E开关脚设计接地
〓 产品优势：
1.产品定位明显、旋转手感顺滑、脉冲定位多选择、360度旋转无止档点
2.输出稳定，安装稳固，耐高温、贴片式设计,薄型设计。
3.轴套、轴芯多选择，可根据客户需求定制轴尺寸。
