基本参数/PARAMETER
| 外形尺寸 | 12mm |
| 工作原理 |
增量式 |
| 输出信号 | A B两向增量式 |
| 脉冲/定位 | 12/12 12/24 24/24 12/0 24/0 |
| 额定功率 | DC5V 5mA |
| 回转角度 | 循环360° |
| 底座 |
6.0mm |
| 引脚 | 3个编码器引脚和2开关引脚 |
|
开关行程 |
0.5mm行程按压开关 |
|
手工焊接 |
300℃ Max. 3S Max. |
|
轴柄 |
塑料轴柄 |

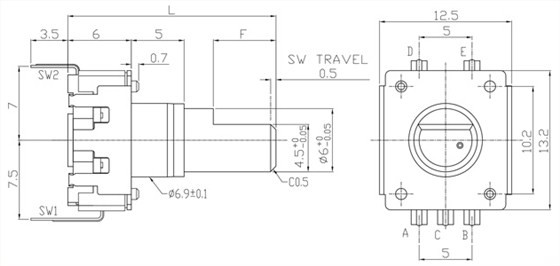

外形图/Specifications
![U]CA7@VH4%OSA35ENM[FK@P](/Mobile/uploadfiles/pictures/product/20200318154227_4531.png_280.jpg "U]CA7@VH4%OSA35ENM[FK@P")
注意事项/Precautions
编码器使用注意事项：
1、 编码器信号的计算方法应将操作的速度，信号的取样时间及电子回路中的微电脑软体等考虑进去
2、 在设计是要考虑到杂讯，建议使用R/C滤泼电路
3、 产品勿碰水，可能会导致输出波型异常
4、 在设计PCB板之间连接线路时，建议E开关脚设计接地
〓 产品优势：
1、货源稳定，交期保证
2、研发能力强，可根据客户需求定做轴型尺寸
3、厂家直销，品质保证
4、产品型号齐全
5、垂直整合型企业交期品质可控
